Trīsfāžu sekundārās iesmidzināšanas aizsardzības releja testa komplekts

Produkta ievads

Trīsfāžu sekundārās iesmidzināšanas aizsardzības releja testu komplekts ir jauna veida miniaturizēts testeris, kas izgatavots saskaņā ar elektroenerģijas nozares standartiem un pilnībā izmanto modernu modernu mikroelektronikas tehnoloģiju un ierīces. Tā pieņem uzlabotu struktūru, kas var darboties neatkarīgi vai būt savienota ar citiem datoriem. Saimniekam ir iebūvēts augstas veiktspējas rūpnieciskais dators un ātrgaitas ciparu signāla procesors. Ar savu krāsu LCD displeju un iegulto mikrodatora tastatūru to var darbināt kā atsevišķu datoru vai savienot ar klēpjdatoru.

Līdzekļi

Mēs uzskatām, ka mūsu trīsfāžu sekundārās iesmidzināšanas aizsardzības releja testu komplekts var konkurēt ar jebkuriem citiem līdzīgiem produktiem gan kvalitātes, gan cenas ziņā. Mūsu testeris darbojas jaudīgs, mazs izmērs un augsta precizitāte. Tam ir ne tikai liela mēroga testera veiktspēja un uzlabotas funkcijas, bet arī neliela mēroga testera priekšrocības, piemēram, mazs izmērs un elastība, vienkārša darbība, augsta uzticamība un augsta izmaksu veiktspēja.

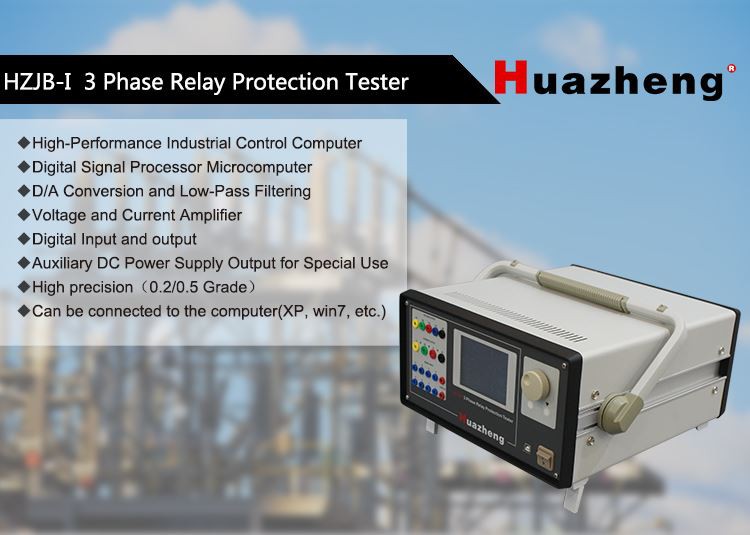

HZJB-I trīsfāžu sekundārā iesmidzināšanas aizsardzības releja testa komplekts

Instrukcija priekšējam un aizmugurējai panelim

Instrukcija ierīces releja aizsardzības HZJB-I priekšējam panelim

1. Sprieguma izejas spailes ir UA, UB, UC, UN, UX. UX ir daudzfunkcionāls sprieguma elements, kuru var iestatīt uz 4 3u0 vai tajā pašā periodā, vai jebkurš spriegums tiek izvadīts ar noteiktu sprieguma vērtību.

2. IA, IB, IC, IN ir strāvas izejas spailes, un mazās gaismas strāvas termināļu labajā pusē (IA, IB, IC) norāda, kuras strāvas izejas viļņu formas ir izkropļotas vai ir atvērta tīkla slodze.

3. Pārslēdziet ieejas termināļus, bezmaksas kontaktus un 0-250v potenciālās saderīgās ieejas, kas visas ir 8 kanāli parastajiem termināļiem.

4. LCD displejs

5. Pagrieziet peles kontrolieri, tam ir jāizveido visi testa dati un procesa kontrole.

6. Pogas "▲", "▼", testa statuss, katrs vienums ir viens vienums, un katrs vienums tiek pievienots vai atņemts par 1 soli atbilstoši tā mainīgā iestatītajam soļa garumam. Iestatot datus, katru reizi kā labojuma skaitli saskaitiet un atņemiet 10.

7. Strāvas slēdzis.

8. Savienojuma datora sakaru mute

9. Neatkarīga līdzstrāvas izvade

10. Gaisa izvads

11. Slēdža daudzums tukšs kontakta izeja, nr. 4. Dīkstāves kontakta tilpums: DC: 220 V/ 0.2 A; Maiņstrāva: 220 V/ 0, 5 A

12. Zemējuma terminālis

13. Barošanas ligzda

14. Drošinātājs sprieguma izvadei

Instrukcija ierīces releja aizsardzības aizmugurējā paneļam HZJB-I

Ierīcei ir regulējama līdzstrāvas jauda uz šasijas aizmugurējā paneļa apvalka, ko var iedalīt divos līmeņos 110v un 220v, ko var izmantot kā papildu enerģijas avotu lauka testam. Barošanas avots ir aprīkots arī ar potenciometru, kuru var regulēt robežās no 80% ~ 110%. Barošanas avota maksimālā izejas strāva ir 1,5 A. Otrā stāvā ir uzstādīts dzesēšanas ventilators, strāvas vads, iezemēšanas terminālis un trīs drošinātāji. Trešā apdrošināšana ir kopējā jaudas apdrošināšana (10A/250v), otrā apdrošināšana ir sprieguma ķēdes apdrošināšana (2A/250v) utt.
