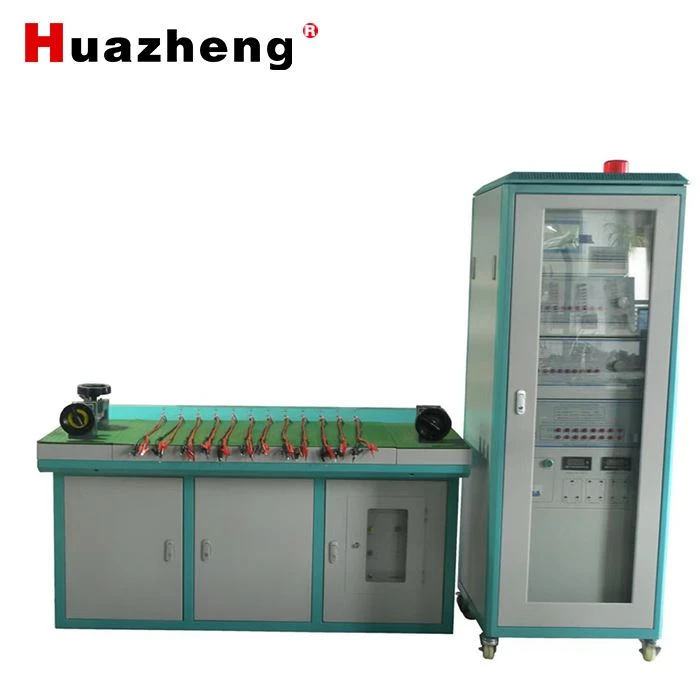

HZCT8711 strāvas transformatora visaptverošais pārbaudes stends

HZCT8711 strāvas transformatora visaptverošais pārbaudes stends

Īpaši ātra vairāku pozīciju transformatora verifikācijas ierīce ir jaunas paaudzes transformatoru verifikācijas ierīce, ko izstrādājis mūsu uzņēmums, lai pielāgotos mūsdienu transformatoru verifikācijas ātrajām un precīzajām īpašībām. Ierīces atjaunināšanas laikā tika veikts daudz tirgus pētījumu, un tas tika uzlabots pēc dažādu faktoru visaptverošas apsvēršanas, pamatojoties uz dažiem lietotāju sniegtajiem uzlabojumiem lietošanas laikā. Ierīce sastāv no vairākām daļām, piemēram, HZQA-C transformatora kalibratora, strāvas un sprieguma slodzes kastes, vadības skapja un īpaša strāvas transformatora pārbaudes stenda. Pamatojoties uz sākotnējās tehnoloģijas īpašību saglabāšanu, ir ievērojami uzlabota strāvas transformatoru ātra mērīšana, ātra testa punktu pozicionēšana, kā arī slodzes kārbu un transformatoru pārklājums ar dažādiem transformācijas koeficientiem.

GalvenāTtehnisksIrādītājiem

1. Ierīces vides apstākļi

Temperatūra: 5 grādi ~ 40 grādi Relatīvais mitrums:<80% (25 °C)

Augstums:<2500m Power frequency: 50Hz ±0.5Hz

Barošanas spriegums: 220V ±5V

2. Saistītie parametriHZQA-Ctransformatora kalibrators

⑴. Mērīšanas diapazons:

Vienfāzes komponents (%): 0.0001–200,0 Izšķirtspēja: 0,0001

Ortogonālais komponents (punkts): {{0}}.001–999,9 Izšķirtspēja: 0,001

Impedance (W): {{0}}.0001 ~ 60,0 Izšķirtspēja: 0,0001

Ieeja (ms): {{0}}.0001–60,0 Izšķirtspēja: 0,0001

⑵. Pamatkļūda:

Fāzes komponents: DX= ±(X×2%+Y×2% ±2 vārdi)

Ortogonālais komponents: DY= ±(Y×2%+X×2% ±5 rakstzīmes)

"X", "Y" - instrumenta displeja vērtība

"5 vārdi" - instrumenta kvantēšanas kļūda

Procentuālais rādītājs: 1. līmenis

⑶. Darba apjoms:

Pašreizējais: (1%-149%) I_n (I _n =5A) (5%-149%) I _n (I _n =1A)

⑷. Darba slodze:

Pašreizējais: No līdz Tx<0.12 W cos j=1

⑸. Polaritātes kļūdas indikācija

Ja nominālā darba strāva ir lielāka par 5% un kļūda pārsniedz 180%, jābūt polaritātes indikācijai.

Piezīme: Ja strāva ir lielāka par 10% no nominālās darba strāvas, bet pareizas polaritātes indikators neparādās, tas nozīmē, ka programmatūra ir bojāta. Lūdzu, nepalieliniet strāvu, lai izvairītos no instrumenta izdegšanas.

⑹. Attiecību kļūdas indikācija

Ja kļūda ir lielāka par 30%, bet mazāka par 180% no nominālās darba strāvas virs 5%, jābūt transformācijas koeficienta kļūdas indikācijai.

⑺. Izolācijas un izturības sprieguma pārbaude un apraksts:

Terminālis Tx un ( ) terminālis ir savienoti

Gan K, gan D spailes ir atvienotas no ( ) spailēm

Strāvas ligzda var izturēt 1,5 KV pret apvalku un izturēt spriegumu 1 min

⑻. Izmēri: (G 445×P 330×A 140) mm³

⑼. Svars: 10kg

3. HZFY98strāvas un sprieguma transformatora slodzes kaste

Viegls svars, skaists izskats, liela ietilpība.

tehniskie rādītāji

Modelis: HZFY98

Jaudas koeficients: {{0}},8, 1,0

Nominālā strāva: 5A

Nominālais spriegums: 100V

Pašreizējais diapazons: no 5% līdz 120%

Sprieguma diapazons: no 20% līdz 120%

Nominālā jauda (strāva): 2,5160VA; (spriegums): 1.25-158.75VA

Precizitāte (strāva): ±3% + 0.0025VA

Nominālā frekvence: 50Hz

4.HZHL-S32DCPrecizijaCsteidzīgsTpārveidotājsWithCsteidzīgsBOoster

Kā strāvas transformators, ko izmanto, lai pārbaudītu precizitātes līmeni, kas ir divi vai mazāks par to, precīzijas strāvas transformators sastāv no primārā tinuma un sekundārā tinuma.

Tehniskie parametri

Temperatūra: -20-+80 grādi

Mitrums:<80%

Jauda: 5VA, COSφ=1.0

Ļaujiet ilgstoši strādāt pie nominālās strāvas, virs 600A caur sirdi

Standarta strāvas attiecība: 5-2000A/5A, 1A

Precizitātes līmenis: 0.02S līmenis

Iespējas

Lietotājs var veikt kalibrēšanu atbilstoši standarta strāvas attiecībai, kas norādīta uz datu plāksnītes;

Var veikt 5/5 strāvas attiecības paškalibrēšanu;

Instrumentu siksnai ir ritentiņi ērtai transportēšanai.

5. HZHJ-S10G2pašpastiprināšanas precizitātes sprieguma transformators

10kV, 0.02-līmeņa sprieguma transformators ir augstsprieguma līmeņa augstas precizitātes sprieguma transformators, kuru var pārbaudīt. 10 kV, 0.1-līmeņa sprieguma transformators. Ja sekundārais spriegums ir 100 V, tas var izturēt sekundāro slodzi 0,25 VA.

tehniskie rādītāji

1) Nominālā sprieguma attiecība: 10 kV /100V

Nominālā sekundārā jauda: {{0}}.2VA, 0.07VA, CosФ=1.0

Precizitātes līmenis: 0.02 līmenis

Pārbaudes spriegums Primārā tinuma sensora sprieguma izturības spriegums ir 1,2 Un, 1 minūte, sekundārais tinums ir iezemēts, strāvas frekvences noturības spriegums ir 2kV, 1 minūte

Nominālā frekvence; 50 Hz

Iepakojuma saraksts
